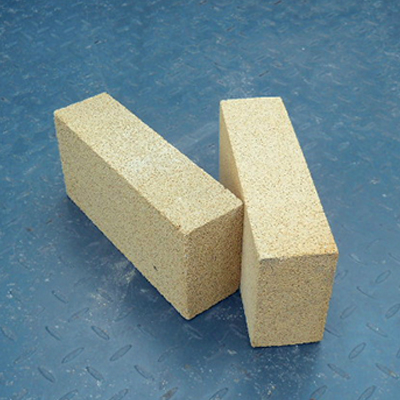

半硅砖的Al2O3含量为15%〜30%,SiO2含量大于65%,它是一种半酸性的耐火制品,半硅砖一般用含石英砂的耐火粘土、叶蜡石(Al2O3、4SiO2·HzO)以及耐火粘土或高岭土选矿的尾矿作原料。
半硅砖具有不太大的膨胀特性,这种微量膨胀的性质有利于提高砌体的整体性,减弱熔渣对砌体的侵蚀作用;它的另一特点是当高温熔渣与砖表面接触后,在砖的表面产生一层粘度很大的釉状物质(熔渣与制品作用形成的SiO2含量很高的熔融物,厚度为1〜2mm),堵塞了气孔,阻止熔揸继续向砖内渗透,形成一层保护层,从而提高了砖的抗侵蚀能力。
半硅砖所用的原料贮量大,价格较低,可代替二、三等粘土砖,使用范围较广。由于半硅砖对酸性炉渣具有良好的抵抗性,并具有较高的高温结构强度、体积比较稳定。它主要用于砌筑焦炉、酜性化铁炉、冶金炉烟道及盛钢補内衬等。
半硅砖中比较有代表性和常用的是蜡石砖,其外观与粘土砖差别不太,呈白色或灰白色。制品比砖坯略有膨胀,其膨胀率约为0.7%〜0.9%。高溫性能与粘土砖相近,耐火度
波动于1670〜1710℃,荷重软化温度为1300〜1430℃(开始点)。
下一篇:玻璃窑用硅砖的特征
